行星减速机再压 5 毫米：无外圈满装圆柱滚子轴承的取舍与国产替代核对清单

        行星减速机做到一定功率，设计师都会撞上同一堵墙：行星轮的齿根空间和轴承外径互相抢地方。轴承外径小一毫米，齿轮模数就能大一点，整机扭矩密度就能往上走一档。常规办法用尽之后，剩下的一步是把轴承外圈干掉——让行星轮内孔或壳体孔直接作为滚道，滚子在上面滚。这就是无外圈满装圆柱滚子轴承，常见的 RSL 系列、CPM 系列、F- 系列都属于这一类。省下来的空间很实在：去掉一整层外圈壁厚，径向尺寸能压缩可观的一截，整机跟着轻量化。但代价是——原本由轴承厂负责的一个关键零件，现在变成了你自己的零件。

滚道搬到你的图纸上，三项指标必须落纸

第一是硬度。滚子直接在壳体/行星轮孔上滚动，滚道硬度必须达到 HRC58 以上。低于这个数，跑合期就会出现塑性压痕，接着是剥落，轴承本身完好也救不回来。渗碳淬火或整体淬火都行，关键是硬化层深度要覆盖接触应力的影响深度。

第二是尺寸公差与圆度。无外圈结构里没有一层外圈来"缓冲"制造误差，孔的圆度、圆柱度偏差会被滚子直接翻译成局部应力集中。孔径公差、圆度、锥度必须一起标注，只给一个直径尺寸是不够的。

第三是表面粗糙度。太粗糙，油膜建立不起来，微点蚀很快出现；一味求光又不利于储油。这三项，加上孔口倒角与过渡圆角要求，才构成一张合格的无外圈配套图纸。这些参数可以按具体工况反推，ASAL 能直接提供壳体加工公差与硬度的参考值。

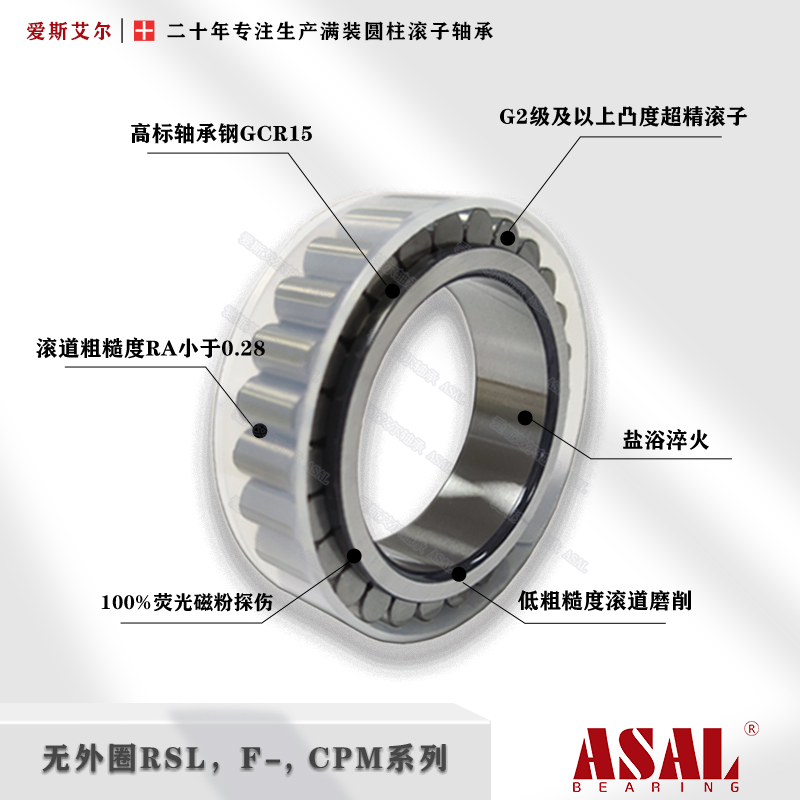

RSL、CPM、F 系列怎么对上号

它们本质是同一类结构在不同品牌体系里的型号写法：RSL18xx / RSL19xx 可以理解为 SL18 / SL19 去掉外圈的版本，以内圈 + 满装滚子 + 保持环成组供货；CPM 与 F- 打头的型号多见于欧系品牌为特定齿轮箱项目开发的规格。做国产替代时，型号名对不上是常事，真正需要核对的是这七项：内径d，滚子组外接圆直径（Fw/E值），宽度B，滚子列数，滚子直径与长度，径向游隙，保持环或卡簧形式，七项对齐就能装，别只盯型号字符串。

装配是第二个高发失效点

无外圈轴承出厂时靠塑料保持环或卡簧约束滚子组，压装入孔的那一瞬间是它最脆弱的时刻：偏斜一点，边缘滚子被刮伤，压痕留在滚道上，运行几百小时就发展成剥落。正确做法是用专用导向工装保证同轴、均匀施力、绝不敲击单侧，压装前孔口必须去毛刺倒角。这一步没有捷径，工装的钱一定要花——它比轴承便宜得多。

替代的现实账

江浙不少减速机厂原先配套欧系 SL / 无外圈系列，切换国产后最直观的两个变化：采购成本下降三成左右，交期从 30 天量级压缩到 1~3 天，本地仓现货，急单不再靠押库存扛。前提是供应商真做得出来——无外圈产品对滚子直径一致性、凸度和圆度的要求比带外圈的更苛刻，属于典型的技术密集型细分赛道，能稳定量产的工厂并不多。

常州爱斯艾尔（ASAL）二十年专注满装圆柱滚子轴承，SL、RSL、NCF、NNCF 全系列可做，支持双面密封、加大游隙等非标定制，套圈 100% 荧光磁粉探伤、每批次出具检测数据报告，ISO9001:2015 认证。有图纸或进口样品，可直接寄样测绘对标，我们出对照方案。
